先來看看電機的結構，熟悉一下電機的結構，這樣可以更快的分析出故障的原因，快速的拆卸電機排除故障。

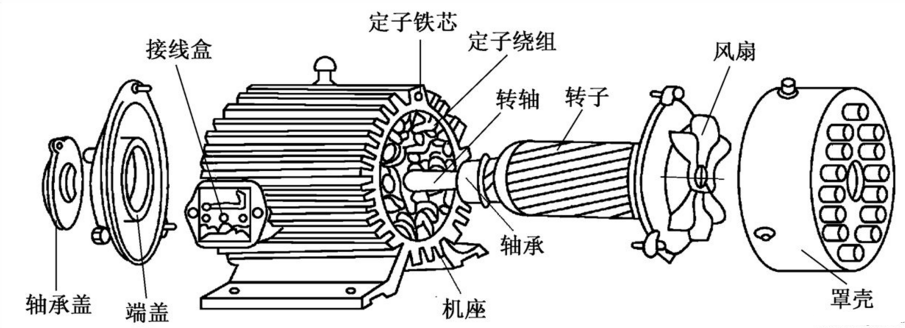

結構圖

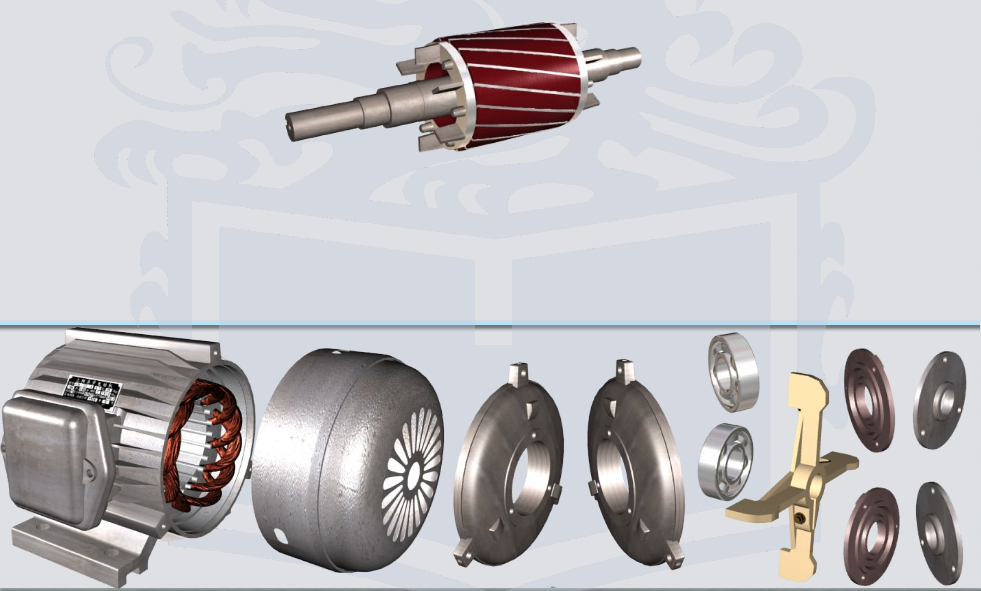

電機部件

一是電機不轉，啟動異常。我們可以用搖表檢查電機的繞組。

測試?yán)@組是否與外殼絕緣。

1.選表：我們測量的是380伏的三相異步電機，可以用500伏的搖表。如果我們?cè)跍y(cè)量一臺新電機，我們也可以使用1000伏的搖表。如果所選搖表的額定電壓過高，可能會損壞電機的絕緣。

2.先測試一下振動臺的開路和短路。當紅色和黑色探針接觸時，搖動手柄。如果指針接近0，則搖表正常。然后分別搖動兩個探針。如果指針接近，則正常。

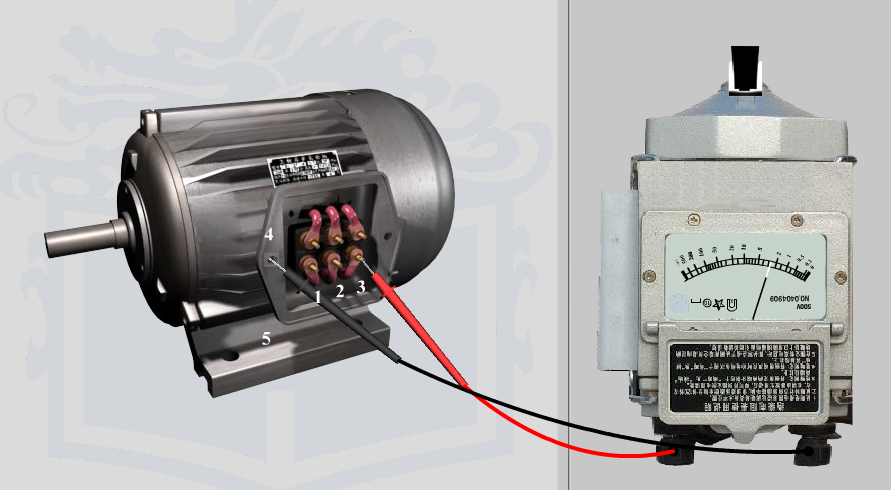

3.測量一個繞組對地的絕緣和兩個繞組之間的絕緣。

注意：測量時，人體不要接觸被測點或振動臺的終端。

第二，電機無法帶負載，容量差是不正常的。

1.測量工作電壓是否正常。

應測試所有三個相位。

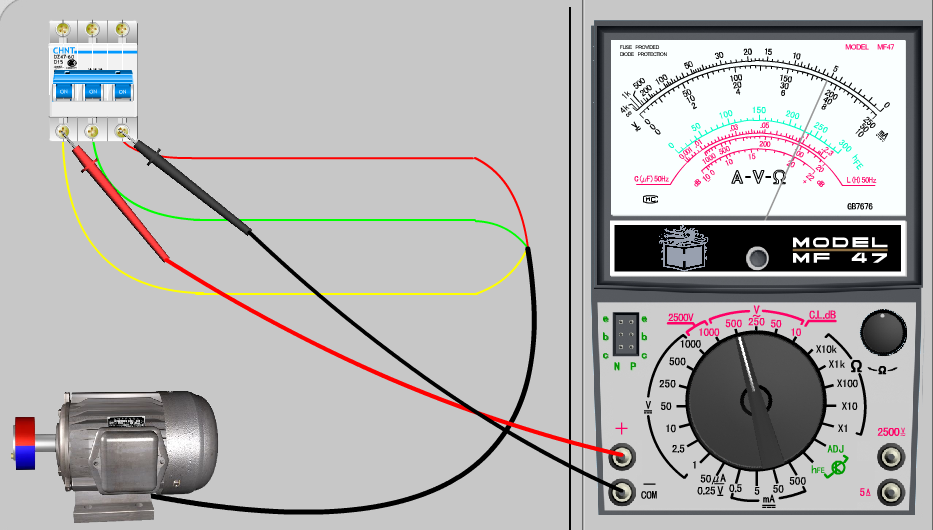

ABC三相兩兩測試看電壓是否為380V。如果電壓正常，則測量電流。

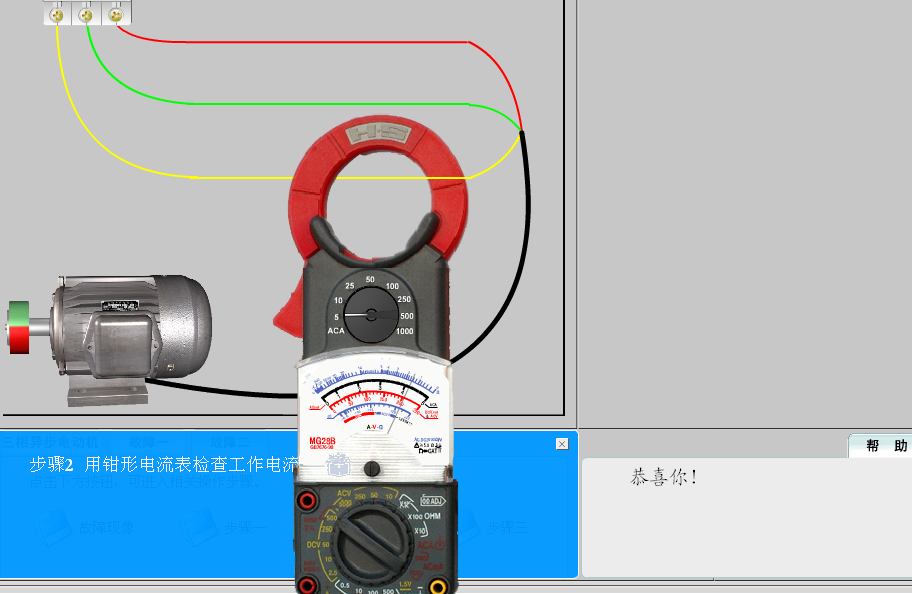

測量電機電流的顎式儀表

用萬用表測量電機的電流很方便。測量前，估計電流。380伏三相電機1KW功率對應的電流約為2A。根據估算的電流選擇合適的范圍，直接打開鉗口，卡一根線就可以了。最好把鋼絲放在鉗口的中央，這樣讀數最準確。如果電流值正常，拆卸電機。

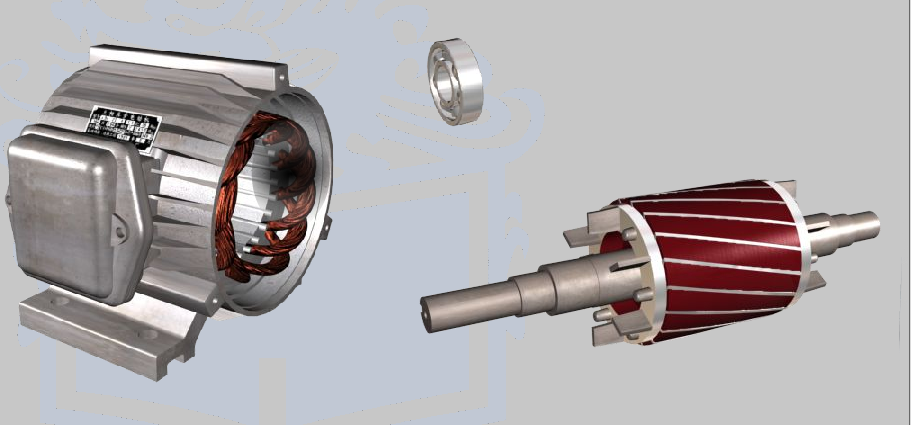

檢查內部組件

如果沒有內部零件損壞，檢查定子繞組匝是否短路。一般短路都有燒焦的跡象。如果你看不到它們，用萬用表測量每個繞組的電阻。電阻較小的繞組很可能內部短路。

1.如果能清楚地看到短路，可以在兩個線圈之間插入一個工具，將短路部分分開，然后重新涂刷絕緣，干燥。

2.如果短路位置在線槽內，可以將不良繞組拆下，換上新的槽絕緣，修復不良繞組后再安裝。

3.如果短路很嚴重，那就拆機倒帶。
