大多數人都知道電機是定子在外面，轉子被包裹的內轉子結構。電機和設備通過軸延伸連接和驅動。事實上，定子內置外轉子電機也得到廣泛應用。根據不同的應用特點和特定的工作條件，會有很多不同的送料和傳動方式，結構和形狀也很奇怪。

內轉子電機由電機底座固定，轉子隨主軸一起轉動，外轉子電機由主軸固定，位于電機中心，包裹零件外殼轉動；內轉子電機一般極數較少，轉速較高，外轉子電機一般極數較多，轉速較低。

電機垂直于旋轉軸切割。外轉子電機的轉子為環形，環形內的定子設有從外到內通過軸孔引入的鐵芯、線圈、軸、導線等靜態部件。外轉子電機通常是水平機構，用于低速大扭矩直接驅動。臥式機構的外轉子電機轉動慣量大，運行穩定，但瞬態響應差，有時成為某些應用中不可避免的缺陷。例如，在需要快速啟動和停止、同步跟蹤和鎖定目標的線性速度調節應用中，不適合使用外轉子電機。

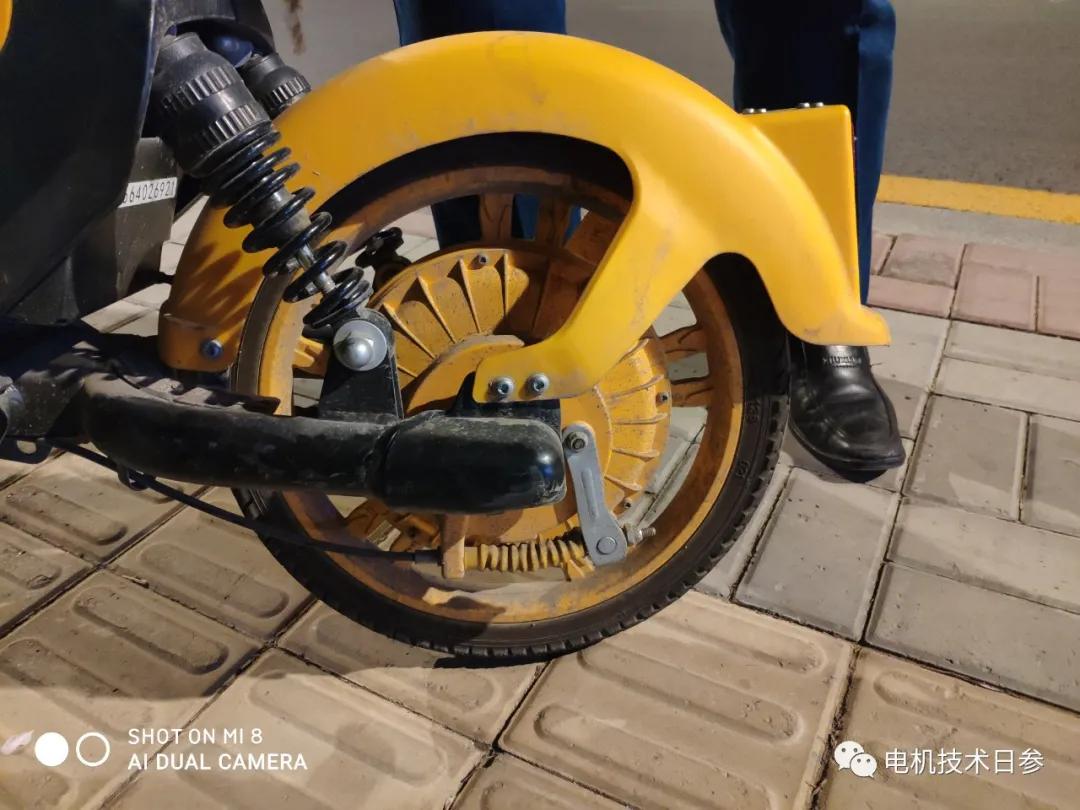

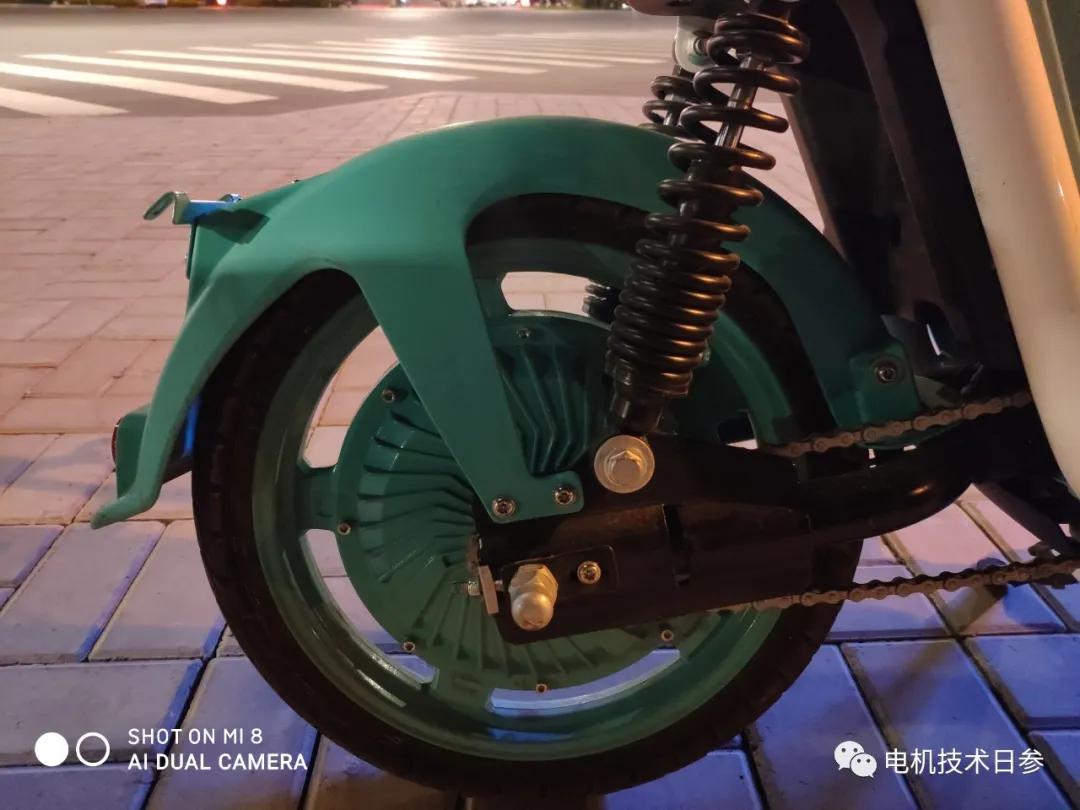

采用外轉子驅動結構時，往往簡化設備結構，省略許多中間環節。礦井絞車、變頻電機軸流風機、電動自行車電機、日常生活吊扇等。是使用外部轉子電機的經典應用，與內部轉子結構相比，具有不可替代的獨特優勢。

外轉子電機的轉子部分與從動元件直接連接，不僅可以有效減少電機與設備之間的無用空間，還可以大大減少直接驅動方式帶來的間接驅動的能量損失。變頻電機常用的軸流風機大多采用外轉子電機，具有結構緊湊、安裝方便、運行可靠、噪音低、節能高效的優點，使得電機整體布局非常緊湊，有效避免了內轉子電機與工作風機機械安裝相互干擾的問題。
