相關電機保護裝置怎樣型號選擇的方式 ，與電機保護裝置型號選擇相關的標準，底壓電機保護裝置的普遍種類，保護裝置種類在電機工作中標準下的挑選，及其保護裝置主電流量的布線方法與工作中開關電源的挑選。

電機保護器型號選擇方式

選購電機保護裝置時，怎樣型號選擇？

采用電動機保護設備的目地，既能使電機充分運用負載工作能力，又能可免于毀壞，并且還能提升電力拖動系統軟件的穩定性和生產制造的持續性。另外挑選保護設備時，務必考慮到好多個相悖的要素，即穩定性、合理性、構造簡易、實際操作、維護保養便捷等。 在能達到維護規定的狀況下最先考慮到非常簡單保護設備，僅有當簡易的保護設備不可以符合要求時，或?qū)S護特點明確提出高些規定時，才考慮到運用繁雜的保護設備。

理想化的電機保護裝置并不是作用數最多，也不是說白了最優秀的，只是應當最好用的。

那麼什么是好用呢？好用應達到靠譜、經濟發展、便捷等因素，具備較高的特性價格對比。那麼什么是靠譜呢？靠譜最先應達到作用的靠譜，如果電流量、斷相作用務必對各種各樣場所、各種各樣全過程、各種各樣方法產生的過電流量、斷相均能靠譜的姿勢。次之本身的靠譜（即然保護裝置是維護他人的，特別是在應具備很高的穩定性）務必具備對各種各樣極端自然環境的適應能力可靠性、使用性能。

合理性：選用優秀的設計方案、有效的構造，系統化、產業化的生產制造，減少生產成本，給客戶產生非常高的經濟收益。

便捷性：務必在安裝、應用、調節、布線等層面，最少應相似于熱繼器，盡量的更簡單便捷。 也正由于此，相關權威專家早就推測為了更好地簡單化電子式電動機保護設備，應設計方案并選用沒有供電系統變電器（無源化）的方案設計，并應用半導體材料〔如晶閘管）替代有接觸點的磁感應實行元器件。那樣，就會有很有可能生產制造出由最小量元器件構成的保護設備。

數字功放一定會產生不靠譜，一個一切正常工作中需工作中開關電源，另一個斷相時，一定會喪失工作中開關電源，它是個沒辦法擺脫的分歧。此外需長期性插電，非常容易受電力網工作電壓起伏，大電流量沖擊性的危害，本身的設備故障率會大幅的提升，另外提升容積、成本費，需考慮到電源電壓級別，導致了應用的不方便。因此電動機維護領域以數字功放、微波感應器做為技術性發展的里程碑式。做為客戶，挑選時也應最先考慮到無源化的商品。

一、與電機保護裝置型號選擇相關的標準：

電動機維護的型號選擇存有著電機與保護裝置二者如何有效適用關聯，下列出示好多個與維護相關的標準、要素，為客戶怎樣型號選擇保護裝置時出示參照。

1、電動機層面：要先掌握的規格型號、電機作用特點、安全防護形式、額定電流、額定電壓、最大功率、開關電源頻率、絕緣層等。這種內容基礎能給客戶如何正確應用和維護保養及型號選擇保護裝置出示了參照根據。

2、自然環境標準：關鍵指常溫下、高溫、嚴寒、浸蝕度、振動度、沙塵、海拔高度、電磁輻射等。

3、電機主要用途：關鍵指拖拽工業設備規定特性，如離心風機、離心水泵、空氣壓縮機、數控車床、油氣田抽油泵等不一樣負荷機械設備特點。

4、自動控制系統層面：操縱方式有手動式、全自動、就地還是集中化遠程操作、單發電機組單獨運作，還是生產流水線連鎖加盟自動化技術程序流程等工作中運作。運行方法有立即、降血壓、星三角、頻敏變阻器、軟啟動器、軟啟動等運行方法。

5、別的層面：客戶對當場生產制造監測管理方法是較為隨機性還是精確性，異常性的關機對危害生產制造的比較嚴重水平等。

與保護裝置的采用有一定有關要素的也有許多，如安裝部位、聯接路線及系統軟件大功率電器相互配合等，但主要是電機工作中標準基因變異和操縱的更改對生產制造危害水平，依據上述的具體工作中標準規定和具體轉變，對保護裝置開展有效型號選擇和調節。

二、底壓電機保護裝置的普遍種類

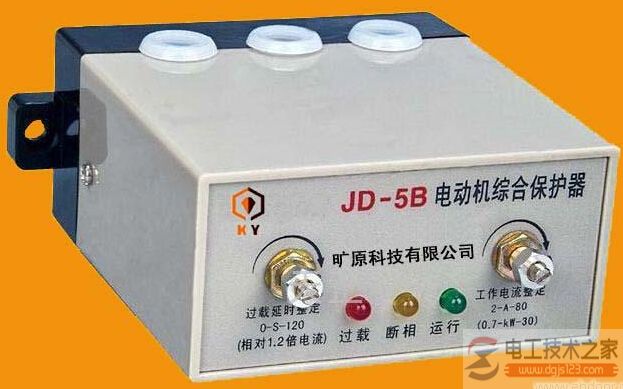

1、通用型：構造非常簡單，整定值電流設置選用電位器旋鈕或拔碼電源開關實際操作，電源電路一般選用數字模擬，姿勢維護曲線圖選用反期限或定期限工作中特點。關鍵作用以突顯負載、斷相（三相不平衡）匝間等常見故障維護，常見故障種類選用顯示燈表明，運作用電量選用數碼顯示管表明。

2、數字監控型：保護裝置內部電源電路應用單片機設計，完成電機智能化系統綜合性維護，集維護、精確測量、通信、表明為一體。整定值電流量選用數據設置，根據實際操作控制面板按鍵來實際操作，客戶能夠 依據自身具體應用規定和維護狀況在現場自主對各種各樣主要參數調整設置，選用數碼顯示管做為表明對話框，因為數碼顯示管表明的信息內容不足豐富多彩，該類保護裝置界為高中檔。

3、視頻監控系統漢語漢顯型：與所述數字監控型對比，更具備健全作用特點，人化性的配備。(電焊工天地 www.dgjs123.com)該類商品對各種各樣主要參數、情況、信息內容立即在實際操作控制面板模塊上漢語漢顯液晶顯示屏，使頁面更形象化顯眼，能適用多種多樣通信協議，如ModBUS、ProfiBUS等，達到眾多運行方法，查詢多種多樣信息化管理紀錄這些。該類保護裝置在現階段銷售市場上歸屬于高端種類。

4、專用：結構類型、基礎維護作用、電源電路操縱方式等大概和通用型及數字監控型同樣，僅僅保護裝置內部電源電路輸出操縱電線接法不一樣，以突顯專用型操縱為主導，如離心風機、離心水泵、數控車床、抽油泵等。

三、保護裝置種類在電機工作中標準下的挑選

1、針對工作中標準規定不高、實時控制簡易，監測、管理方法較為隨便，關機對生產制造危害并不大的單機版單獨運作電機，可采用通用型保護裝置，因通用型保護裝置構造簡易，在現場安裝布線、更換、實際操作簡易、便捷，具備性價比高高特性。

2、針對工作中標準規定很高，安全系數和持續性非常重要的，而自動化技術水平高，且必須專職人員操縱、監測、管理方法，需組網方案監管的MCC系統軟件中，應取用高中檔或高端的保護裝置。

3、針對這些負荷特性較為獨特，輕、輕載更替經常的電機，為做到維護操縱、表明監管雙向目地應取用專用保護裝置。

四、保護裝置主電流量的布線方法挑選

主電流量布線方法分成：

1、一次穿芯式（還可以運用外場電壓互感器二次回路）

2、接線頭式（還可以運用外場電壓互感器二次回路）

3、立即插式

一次穿芯式布線便捷安全性，防止了因接線頭接觸不良現象造成回路電阻發燙。電機額定電壓值在5A之上，一般都能夠采用一次穿芯布線。

插入布線方法布線便捷，尤其針對這些室內空間小、合適安裝部位的狀況下，采用插式保護裝置能夠 與交流接觸器輸出主斷路器立即相連。

五、電機保護裝置整定值電流量范疇的挑選

為了更好地融入不一樣輸出功率電機的選裝，保護裝置大部分都設立一定的電流量調整范疇，在采用保護裝置時，依據電機額定電壓值盡量挑選整定值電流量范疇正中間地區的值。

六、電機保護裝置的工作中開關電源挑選

工作中開關電源主要是供保護裝置內部電源電路工作中，不用工作中開關電源型以外，工作中開關電源級別一般分成：AC220V，380V，110V，36V。針對工作中開關電源挑選無特別要求，因它是單獨供電系統模塊，客戶只需依據電機控制電路額定電壓來挑選。
