三相繞組異步電動機的轉子等效于由三相對稱繞組制成的定子。將轉子的三相繞組的尾端連接在一起，將磁頭連接到彼此絕緣的三個滑環（滑環），然后通過壓入滑環的電刷將其連接到外部電阻器。最后，您可以更改轉子繞組電流，以達到通過更改外部電阻來更改電動機的啟動電流和速度的目的。

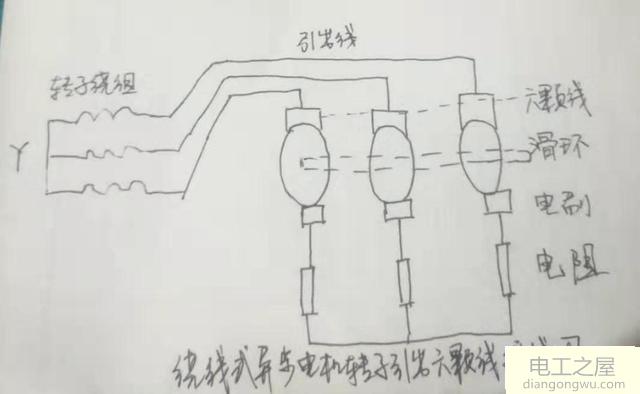

如圖所示：

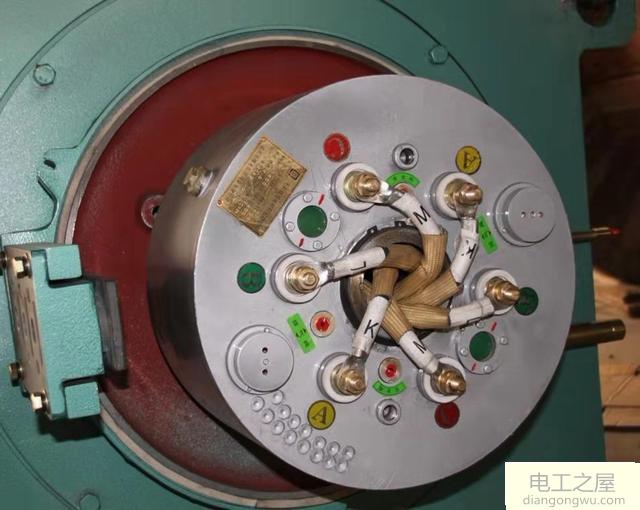

但是，中型和大型繞組異步電動機的轉子繞組相對較厚，因此為了便于穿線，通常將三個較厚的繞組分成六個較薄的繞組，然后從軸上擰下。

當有經驗的船長拆卸電機時，請?zhí)崆霸谵D(zhuǎn)子的6根導線上做標記，以免造成誤記。這樣，在安裝過程中不會混淆6根引線。

標記或無法分辨它該怎么辦？

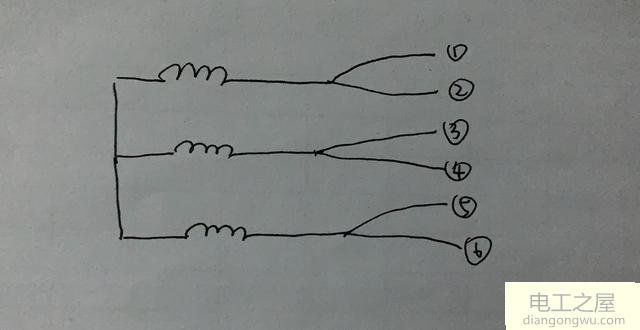

區別不清楚也沒關系。我使用電橋分別測試六個導線端，兩個電阻為零的導線端處于同一相，因此可以區分三個相。然后使用三根彩色熱縮管或漆包線標記同一相的兩根引線。

注意：當電動機輸出較大時，線圈電阻接近于零，這使其非常小。如果用萬用表測量，則可能會遇到6線末端電阻為零的現象。

分開后，將同一組導線連接到同一相滑環。

進行接線時，最好將引線排好并用手將其壓扁。其目的是使導線更穩定，以使電動機運行時導線不會磨損。它高速旋轉，轉子接地。另外，請勿連接錯誤的電線。如果連接不正確，轉子中的三相電流將不平衡，電動機將無法正常啟動。
