電動機定子繞組線圈之間的Y或△接線的確定應從三相電源線和繞組之間的連接開始，并根據電路圖進行。

1. Y連接端

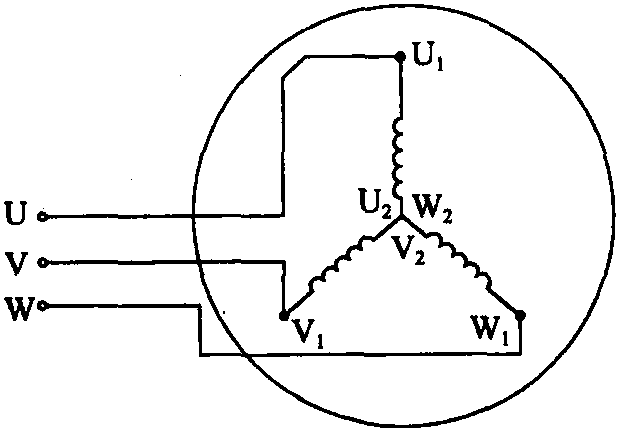

如圖8-15所示，如果每根電源線（請參見有源線）僅連接到一個繞組，則定子繞組線圈必須為Y型連接。

圖8-15連接到電線的電源線

2. 1個Δ連接或2個并行的Y連接

每條電源線（火線）連接到兩個繞組時，定子線圈只有兩種連接方法，如圖8-16所示。如果將6條線圈線連接在一起（Y連接的中間點），則有兩個平行的Y連接，如圖8-16（a）所示。否則，它是一個Δ連接，如圖8所示。顯示在-16（a）.8-16（b）中。

（a）雙向并行Y連接方法

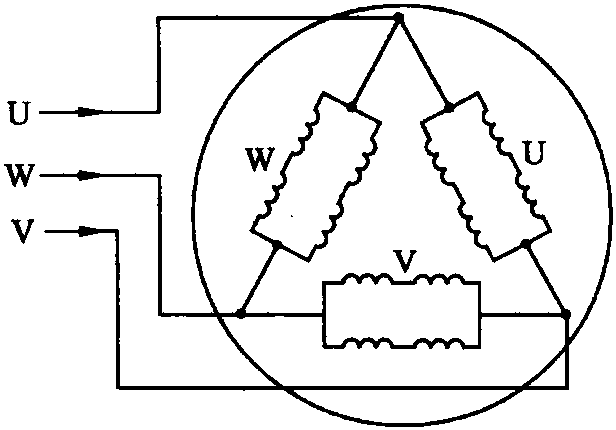

（b）單向Δ連接方法

圖8-16電源線連接到兩根電線

3. 3路并行Y連接

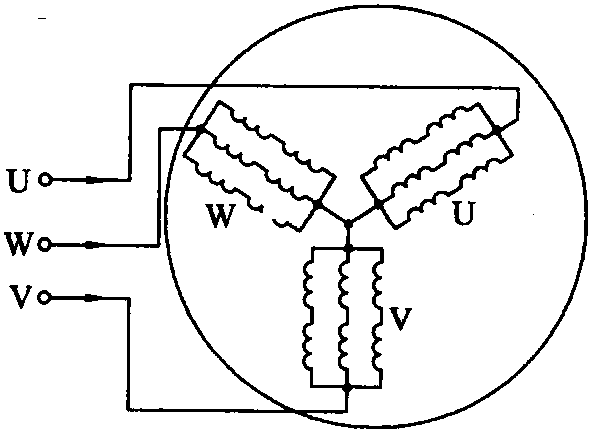

如果每個電源連接到3個繞組，并且9條線圈導線連接在一起，如圖8-17所示，則應為3方向并聯Y連接。

圖8-17電源線用3根線連接

4.雙向并聯Δ連接或4路并聯Y連接

當每根電源線連接到四個繞組時，有兩種連接定子線圈的方法，如圖8-18所示。如果將12條線圈線連接在一起，則如圖8-18（a）所示為4方向平行Y連接，否則為圖8所示的2方向平行Δ連接。 18（b）圖。

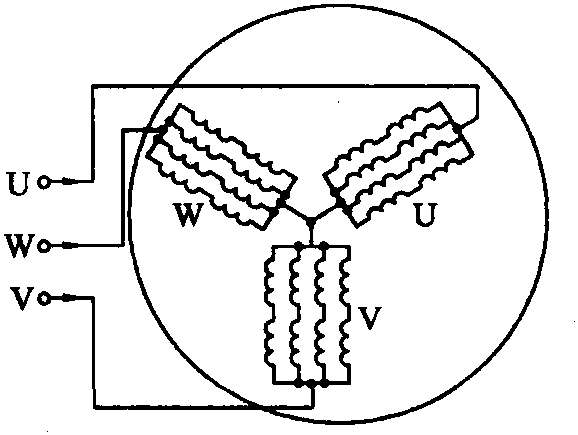

（a）4路并行Y連接

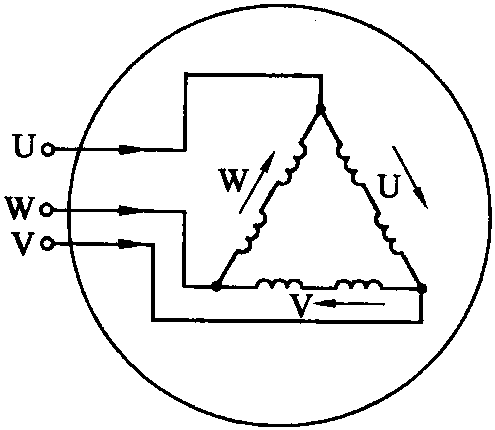

（b）雙向并聯Δ連接

圖8-18電源線連接到4根電線
